| 加工定制：是 | 品牌：山东裕鸿 | 型号：ZJHM |
| 材质：铸钢、不锈钢（304、316、316L）、衬氟 | 连接形式：法兰连接、焊接连接 | 公称通径(mm)：20-300mm |
| 压力环境：常压 | 密封形式：硬密封型 | 工作温度：常温 |
| 形态：柱塞式 | 标准：国标 | 流动方向：单向 |
| 类型(通道位置)：二通式 | 适用介质：水、 蒸汽、 油品、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 零部件及配件：执行器 |
| 驱动方式：气动 |
山东裕鸿自控阀门有限公司，是一家专业从事调节阀研究设计及制造的省级高新企业，公司坐落于山东省淄博市，主营产品：气动球阀，气动蝶阀，气动开关阀，气动切断阀，电动球阀，电动蝶阀，电动单座调节阀，电动套筒调节阀，电动波纹管调节阀，气动单座调节阀，气动套筒调节阀，气动波纹管调节阀，电动开关阀，电动切断阀，电磁阀，角座阀等，目前生产规模已经达到5000台自控阀门的生产制造能力。 公司对客户的服务：重视合同，确保质量，按时交付，严守承诺，让客户做到***产品的***服务，感觉到我们的专业、细心、耐心，欢迎新老客户前来参观、指导、洽谈业务等。
联系人：王丽13581006077
联系电话：0533-2272265
QQ：2684229210（裕鸿科技）
概述：

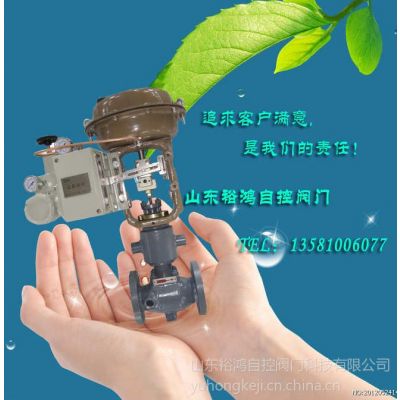

ZJHM精小型气动薄膜套筒调节阀，由气动薄膜多弹簧执行机构和精小型单座阀组成。主要特点如下：
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双调节阀噪音低10dB左右。
4、结构简单，装拆维护方便。
精小型气动套筒调节阀阀体：
型 式 直通单座铸造球型阀
公称通径 25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力 PN1.6、4.0、6.4MPa
法兰标准 JB/T79.1-94(PN1.6MPa)、JB/T79.2-94等
材 料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛等
精小型气动套筒调节阀上 阀盖 型式 常温型（P） -17～+230℃
散热型 +230～+450℃
低温型 -60～+-196℃
波纹管密封型 -40～+350℃
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料
结构形式 （详见图1~图4）
精小型气动套筒调节阀阀内组件：
阀芯型式 压力平衡式阀芯
流量特性 等***比特性和线性特性
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构：
型 式 ZHA/B多弹簧薄膜执行机构
型 号 NHA/B-22 NHA/B-23 NHA/B-34 NHA/B-45 NHA/B-56
有效面积cm2 350 350 560 900 1400
行 程mm 10、16 25 40 40、60 100
弹簧范围KPa 20-100（标准）、20-60、60-100、40-200、80-240
膜片材料 定睛橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4”
环境温度 -30~+70℃
精小型气动套筒调节阀阀作用形式：
气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位开（FC）
精小型气动套筒调节阀附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能：
项 目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
终点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄漏量l/h 0.01%x阀额定容量
可调范围R 30:1
额定流量系数Kv、额定行程、配用执行机构型号：
公称通径DN（mm） 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径DN（mm） 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 直线 11 17.6 27.5 44 69 110 176 275 440 690 1000 100
等***比 10 16 25 40 63 100 160 250 400 630 900 1440
额定行程L（mm） 16 25 40 60 100
执行机构型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
