| 品牌：山东裕鸿 | 型号：PQV | 材质：碳钢 |
| 结构形式：固定球球阀 | 连接形式：法兰 | 作用对象：泵 |
| 公称通径(mm)：25-300 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 用途：调节 |
| 类型(通道位置)：二通式 | 适用介质：水 | 零部件及配件：执行器 |
| 驱动方式：蒸汽 |
关键词：气动球阀 气动V型球阀 气动调节球阀、造纸厂专用球阀 气动球阀生产厂家 气动球阀选型 V型球阀报价 山东V型调节球阀 气动调节球阀等
概述：

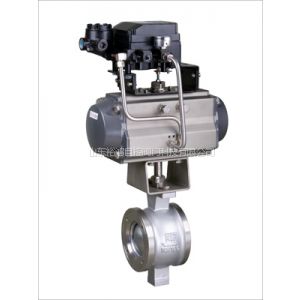

气动V型调节球阀是一种由V形切口球面阀芯在小开度范围内贴着密封面旋转而控制流体的角行程型调节阀。其流道通畅，流量系数大，可调范围大，密封性能好。其带V型切口的阀芯，在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体等的控制，是一种用途广泛的调节阀。例如：石油化工、造纸、污水处理及冶金等行业，对含有纤维和颗粒的悬浊液介质进行流量控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒流体及浓浊浆状流体介质的自动调节。
气动V型调节球阀技术参数和性能：
价格形式同心角行程型
公称通径25-300mm
公称压力M级（DN25-300)JIS 10、20、30K ANSI150#、300# PN 1.6、2.2、4.0、6.4MPa
H级（DN25-150） JIS40K ANSI600# PN6.3
连接方式对夹式
材 料WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12MoTi、Ti（CF8、CF8M、CF3、CF3M）（SCPH2、SCS13A、SCS14A）
上阀盖标准型（与阀体一起锻造）-40～（180）250℃
高温型DN150以下（与阀体一起锻造）-40～+500℃，DN200以上（与阀体一起锻造）-45～+450℃
注：各种材质的使用温度、压力范围，如超过上述温度范围，请慎重选用
填 料聚四氟乙烯石棉填料、柔性石墨填料
气动V型调节球阀阀体：
阀内组件：
阀芯型式带V形切口的部分球面形
流量特性近似***比特性
阀座材料软阀座是增加二硫化钼强化聚四氟乙烯，硬密封有1Cr18Ni9 0Gr17Ni12Mo2 堆焊钨、钴硬质合金
阀芯材 料不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）耐腐蚀合金等
阀芯转角90°
气动V型调节球阀执行机构：
型 式单双作用气动活塞执行机构、QT、TQ、381R、LPSR角行程电动执行机构
供气压力0.4～0.7MPa
电源电压220VAC或380VAC
气源接口G1/8",G1/4"
电气接头G1/2"或G3/4"
环境温度 -30～+70℃
阀作用型式单作用气开式、气关式
双作用根据信号转换控制阀开、阀关，电开、电关
气动V型调节球阀性能：
基本误差+2.5%
回 差2.5%
死 区1.0%
始终点偏差%±2.5
泄漏量软密封IEC534-4，V***
硬密封1x10-4阀额定容量(IEC53-4，IV级)
可调比300:1
