| 加工定制：否 | 品牌：山东裕鸿 | 型号：HTSW |
| 材质：铸钢、不锈钢、衬氟 | 连接形式：法兰 | 公称通径：DN25-350mm |
| 适用介质：水、 蒸汽、 油品、 氮气、 液化气、 空气 | 压力环境：常压、高压、低压 | 工作温度：常温、高温、低温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：柱塞式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：硬密封型 |

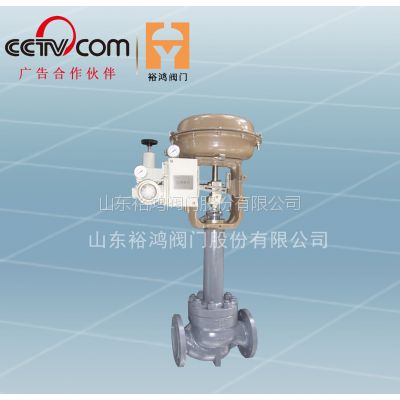

HTSW山东波纹管密封单座调节阀是CV3000系列产品之一。
HTSW山东波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，
其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1976标准。其上
阀盖采用波纹密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另
该阀也可用于真空的场合。
HTSW山东波纹管密封单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜
执行机构，其结构紧凑，输出力大。
HTSW山东波纹管密封单座调节阀符合GB/T4213-92标准。
技术参数和性能：
阀体:
型 式直通单座铸造球型阀
公称通径40、50、65、80、100、150、200mm
公称压力ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa
连接型式法兰连接密封面型式FF、RF、RJ、LG、MFM
法兰标准JISB2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSIB16.5-1981、HG20596-97、HG20618-97等
焊接连接嵌接焊SW（40~50 mm） 对接焊BW（65~200mm）
材 料铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等。
上阀盖波纹管密封（W-45~+350℃
压盖型式螺栓压紧式
山东波纹管密封单座调节阀阀内组件:
阀芯型式单座柱塞型阀芯
流量特性高容量流量特性金属阀座等***比特性（%C）和线性特性（LC）
软阀座等***比特性（%T）和线性特性（LT）
高精度流量特性金属阀座等***比特性（%CF）和线性特性（LCF）
软阀座等***比特性（%TF）和线性特性（LTF）
材料不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
波纹管材料1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L
执行机构：
型 式HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构
弹簧范围20~100、80~240KPa（HA型）、190~350、190~400（VA6型）
供气压力140~400KPa（HA型）、400~500KPa（VA6、型）
气源接口RC1/4”
环境温度-30~+70℃
阀作用型式:
用正作用或反作用执行机构实现阀的气-关式或气-开式。
山东波纹管密封单座调节阀性能：
泄漏量金属阀座小于阀额定容量的0.01%，符合ANSI B1.6.104-1976 IV级
软阀座小于阀额定容量的10-7 ，符合ANSI B1.6.104-1976 VI级
可调范围50:1
