| 加工定制：否 | 品牌：山东裕鸿 | 型号：HTSF |
| 材质：碳钢衬氟，不锈钢衬氟 | 连接形式：法兰 | 公称通径：DN25-350mm |
| 适用介质：各种高腐蚀化学介质、 弱酸碱介质 | 压力环境：常压 | 工作温度：高温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：柱塞式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 |

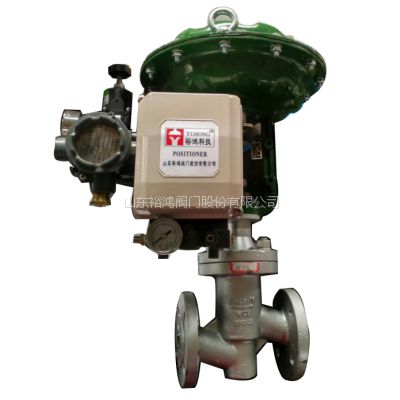

山东气动衬氟法兰调节阀由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。其特点∶
1、 耐腐蚀∶阀体内腔、阀芯、阀座、阀杆均包衬2.5～3㎜厚的F46，能耐酸、碱、耐强腐蚀。
2、 密封性能好∶采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。
3、 泄露量小∶由于阀芯、阀座是软密封，故泄露量低于国家Ⅳ级标准。
4、 采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。
山东气动衬氟法兰调节阀性能指标编辑
项目性能指标
基本误差℅≤±8
回差℅≤8
死区℅≤6
额定流量系数误差≤±10℅（Kv≤5时 ±15℅）
泄露量≤0.01阀额定容量
山东气动衬氟法兰调节阀主要零部件材料编辑
零件名称材料零件名称材料
阀体ZG25衬F46（FEP）波纹管F4（PTFE）
阀芯2Cr13衬F46（FEP）
哈氏合金、蒙乃尔填料F4（PTFE）
阀座2Cr13衬F46（FEP）柔性石墨
哈氏合金、蒙乃尔
