| 品牌：山东裕鸿 | 型号：HTS | 材质：铸钢、不锈钢、衬氟 |
| 连接形式：法兰 | 加工定制：否 | 公称通径：DN25-350mm |
| 适用介质：水、 蒸汽、 油品、 氮气、 空气 | 压力环境：常压、高压、低压 | 工作温度：常温、高温、低温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：柱塞式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：硬密封型 |
公称通径：20～200mm
压力范围： PN1.6～6.4Mpa
介质温度：--196～566℃
阀体材质：铸钢、铸不锈钢

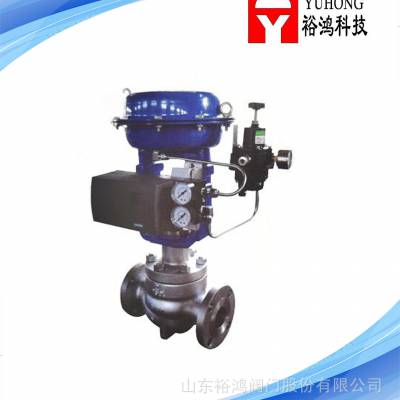

山东气动薄膜单座调节阀产品介绍
概述：
HSC笼式单座调节阀是CV3000系列产品之一。
HSC笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护
阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，
阀芯导向面积大，抗振性好。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜或气缸执行机构，其结构紧凑，输出
力大。
HSC笼式单座调节阀产品符合GB/T4213-92标准。
技术参数和性能指标：
山东气动薄膜单座调节阀阀体：
型式直通单座套筒式铸造球型阀
公称通径40、50、65、80、100、150、200mm
公称压力ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
连接型式法兰连接密封面型式FF、RF、RJ、LG、MFM
法兰标准JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618钛等。
焊接连接嵌接焊SW（40~50mm）对接焊BW（65~200mm）
材料铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛
阀内组件：
阀芯型式单座套筒式柱塞型阀芯
流量特性等***比特性（%CC）和线性特性（LCC），参考流量特性曲线图1
套筒形式分离式套筒
材料不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金
山东气动薄膜单座调节阀执行机构：
型式HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构。
弹簧范围20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型）
供气压力140~400KPa（HA型）、400~500KPa（VA6型）
气源接口RC1/4’（HA、VA型）、RC1/2”（VP型）
环境温度-30~+70℃
阀作用型式：
用正作用或反作用执行机构实现阀的气-关式或气-开式。
